Åtdragningsmoment för topplocksbultar – Lombardini LDW502 Focs Progress ACT för mopedbilar
Publicerad av Redaktion 2025-09-23 11:51
Den här guiden täcker korrekt åtdragningsmoment och åtdragningssekvens för topplocksbultar på Lombardini LDW502 (även kallad Focs Progress ACT) motorn.
Vilka mopedbilar kan ha Lombardini LDW502 Progress ACT motorn?
- Ligier: JS60, JS50, JS50L, IXO, JS RC, Xtoo, Nova, Ambra
- Microcar: MGO (1/2/3/4/6), M8, Due 1, MC2, MC1, Virgo
- Chatenet: Barooder, Media, Stella
- Grecav: Sonique, Eke
- Bellier: Divane
Specifikation – topplocksbultar (LDW 502)
Lombardini föreskriver en kombination av moment + vinkel för topplocksbultarna. Använd kalibrerad momentnyckel och vinkelmätare.

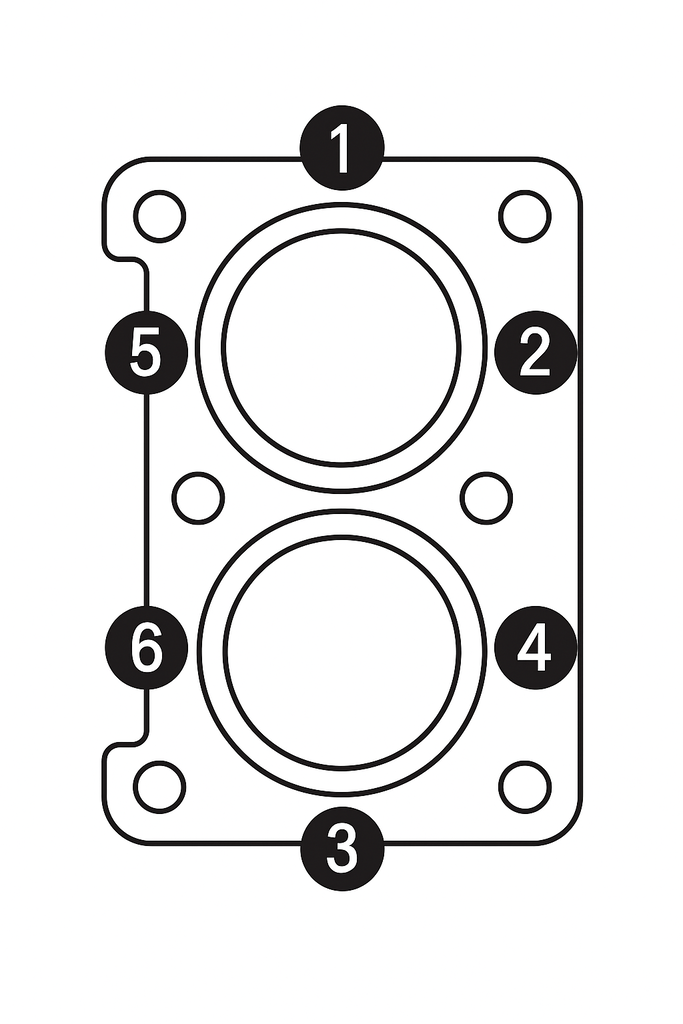

Åtdragningssekvens (översikt)
Dra i den angivna korsvisa sekvensen från mitten och utåt (se verkstadshandbokens schema).
Åtdragningsdata (steg-för-steg)
- Förspänning: Dra alla topplocksbultar i sekvens till 40 Nm.
- Vinkel 1: Därefter ytterligare +90° på samtliga bultar i samma sekvens.
- Vinkel 2 (slutdragning): Avsluta med ytterligare +90° i samma sekvens.
- Specialfall – bultar i hållfasthetsklass 10.9
Om bultarna är av klass 10.9 → dra istället direkt till 60 Nm.
I detta fall behövs ingen extra vinkeldragning.
Obs: Detta är en vinkelstyrd slutdragning – mät vinkeln noggrant, inte bara momentet.
Förberedelser före montering (måsten – slarva inte)
- Kontrollera att inga främmande partiklar finns i topplockets och blockets kavitet.
- Rengör och säkerställ att anliggningsytorna är plana och hela.
- Packning: Skjut på en NY topplockspackning.
- Bultar: Mät längden – den får inte överstiga 92 mm. Byt bult om den är längre eller sträckt.
- Smörjning: Rikligt smorda gängor och anliggning under skalle (använd motoroljan som ska köras i motorn om inget annat anges i manualen).
- Montera topplocket, sätt i alla bultar för hand, och påbörja åtdragning enligt sekvens.
Verktyg du behöver
- *Momentnyckel (noggrann i området 20–80 Nm)
- *Vinkelmätare (angle gauge) för 90°+90°
- *Stållinjal/mätklocka för snabb koll av planhet (rekommenderas)
- Rengöringsmedel (bromsrengöring) och luddfria dukar
Vanliga fel – och hur du undviker dem
- Fel packningstjocklek: Ger fel kompressionshöjd. Följ tillverkarspecifik mätprocedur.
- Osmorda gängor: Du “tror” du når momentet – i verkligheten fastnar gängan och klämmer inte packningen korrekt.
- Ingen vinkelmätning: 90° “på känsla” är lotteri. Använd vinkelverktyg.
- Missad sekvens: Drar du inte korsvis från mitten riskerar du skevt topplock och läckage.
- Återanvända sträckta bultar: Är bulten längre än 92 mm – skrota den.
